一、產品概述

超高壓圓孔雙色水位計廣泛應用于各大電廠、石油化工行業及各工礦企業的蒸汽鍋爐式或其它壓力容器監視水位的一次直讀儀表。

二、工作原理

由紅、綠發光二極管發出的光，經過濾光鏡射向水位計本體內腔。在腔內汽相區域，綠色斜射到腔體壁上被吸收；紅光直射到正前方，這時無水狀態顯示紅色。在腔內液相區域由于紅光經過水的折射，將紅光斜射到壁上，而綠光經過水的折射正好折射到正前方，這時在有水狀態顯示綠色。因此在正前方觀察，顯示汽紅、水綠。

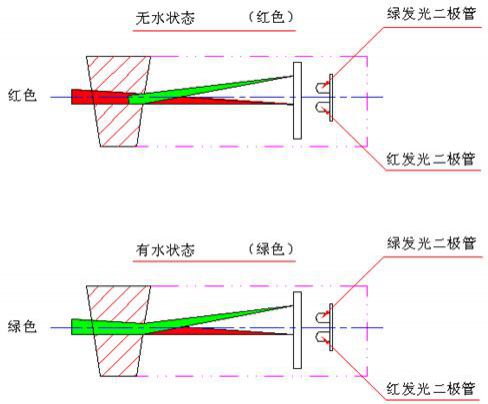

工作原理圖

三、特點

顯示清晰，觀察方便，密封性能良好，維修方便，加工精度高。

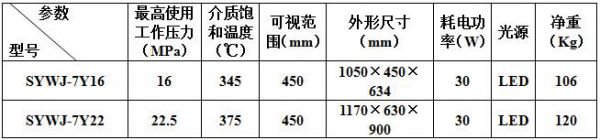

四、技術參數

五、注：我公司可根據用戶要求特殊設計各種壓力、溫度、中心距及多孔的超高壓雙色水位計。
