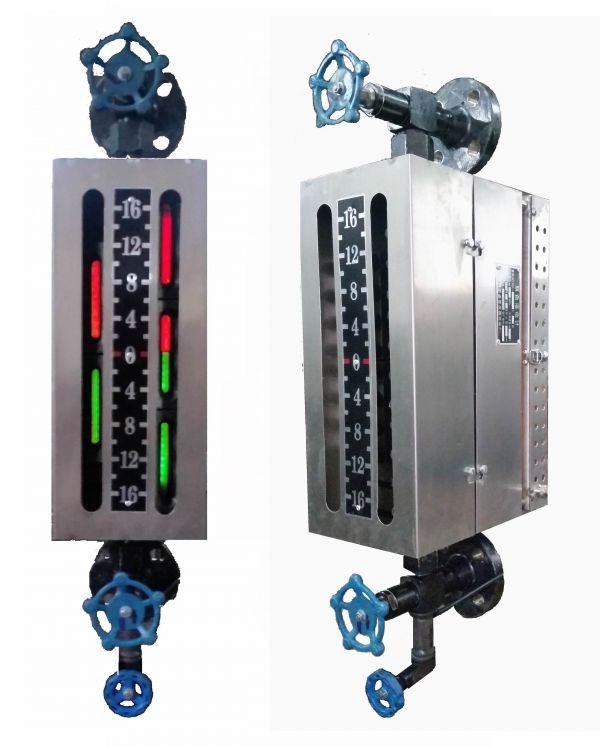

長窗中壓五窗無盲區雙色水位計

一、產品概述

SYWJ-5LC系列中壓雙色水位計是用于工作壓力低于6.4MPa的蒸汽鍋爐或其它壓力容器監測水位的一次直讀儀表。它是在總結國內外生產透射式雙色水位計優點基礎上研制出在一塊本體上并列設置兩排窗口，通過光學原理轉換達到在水位計正前任一點觀看水位計的兩排窗口，同時觀察到兩窗口紅、綠變化且紅、綠分明，界面清晰?？稍谒挥嬁梢暦秶鷥?nèi)無盲區連續監視。

二、工作原理

由紅、綠兩套獨立的發光帶發出的光，經過濾光鏡射向水位計本體內腔。在腔內汽相區域，綠色斜射到腔體壁上被吸收；紅光直射到正前方，兩排窗口在無水狀態同時顯示紅色。在腔內液相區域，由于紅光經過水的折射，將紅光斜射到壁上，而綠光經過水的折射，正好折射到正前方，兩排窗口在有水狀態同時顯示綠色，因此在正前方任一點觀察兩排窗口同時顯示汽紅、水綠。

工作原理圖

三、特點

1.無盲區，連續監視，觀察范圍寬，顏色逼真，界面清晰。

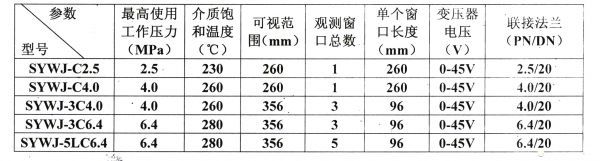

四、技術參數
