一、產品概述

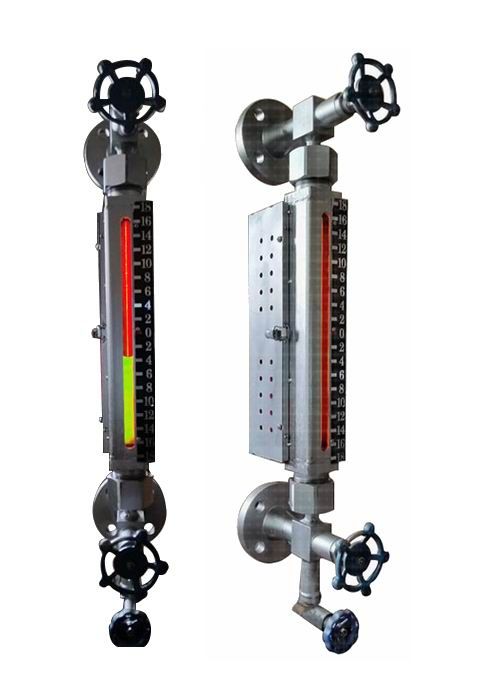

    G系列石英管液位計是一種直讀式測量儀表，主要適用于工業生產過程中各種罐、塔、槽等壓力容器內介質液位高度的測量。石英管雙色水位計采用lED光源，可在遠距離觀測液位，克服了單色液位計在滿水或滿汽時無法分辨，以致造成嚴重事故的缺點。石英管液位計還能勝任各類高溫、高壓和各種特殊條件下的液位測量。

二、工作原理

石英管液位計是通過法蘭與容器構成一個連通器，當容器內液位變化時，液位計內液面也同時同步變化，由于紅、綠光線在汽、液中有不同的折射和反射特性，從而觀測出液位的實際高度。

上閥和下閥除手動全開和全閉外，下閥體內部裝有保險鋼珠一枚，當石英管因意外事故突然破碎時，保險鋼珠在容器內壓力作用下（不小于0.2MPa），可迅速切斷容器內液體部分與儀表的流通管道，防止容器內的液體噴射和繼續外流，以保證人身和設備安全。

在液位計的下端裝有一個排污閥，打開時可以取樣或檢修時放出石英管內剩余液體或清洗石英管。

三、特點

1.直觀、連續、無盲區。

2.選用LED光源，二色顯示，汽紅、水綠，界面清晰。

3.液側有安全球保護。

4.不易掛垢。

5.維修方便。

四、技術參數

1.工作壓力：1.6、2.5、4.0、6.3

2.聯接：法蘭聯接

3.中心距：300~2000mm用戶自定

4.溫度≤300℃
